1、产品介绍

BC205 一体化Mesh模组，基于天猫精灵官方芯片TG7100B开发的一款低功耗蓝牙模组，它包含全功能蓝牙5.0。可以开发各种基于嵌入式32位高性能的应用程序。

本模块拥有丰富的外设：PMU、UART、SPI、IIC、GPIO、ADC、PWM等，具有开发容易，BLE连接稳定的特点。

本模块基于蓝牙Mesh的应用，支持SIG Mesh和私有Mesh。

置入BC205模块的普通家用电器，可以支持天猫精灵智能音箱对其发出的语音控制指令，且已加入模块的家电之间也能形成Mesh网络，实现数据或指令的传输。

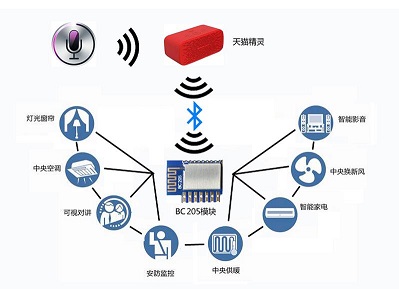

2、应用场景

3、模块绑定天猫精灵智能音箱方法

1）给设计了BC205模块的设备供电；

2）对天猫精灵智能音箱说：“找队友”或“发现智能设备”；

3）天猫精灵智能音箱自动搜索附近天猫设备，发现之后会有语音提示，然后根据语音提示进行设备绑定操作。

1、蓝牙5.0

支持125Kbps/500Kbps/1Mbps/2Mbps/

接收灵敏度： -94dbm  @1Mbps

发送功率：最大+6dBm

蓝牙mesh，支持SIG Mesh    私有Mesh   透传

2、MCU内核

ARM32位 Cortex-M0 CPU

最高频率48MHz

最大138KB  Data SRAM

最大512KB  Data Flash储存

RX模式：6.7mA  @3.3V

TX模式：6.7mA  @3.3V 0dBm

SLEEP 模式： 0.7uA

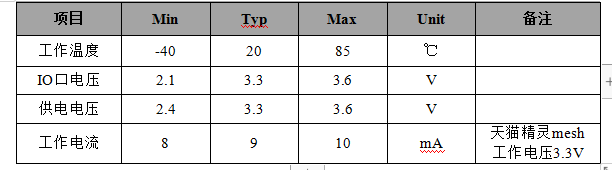

3、推荐工作电气参数
